    ACW3225
    EMC
    具有宽频段阻抗特性
    良好的直流查刑特性
    高效的传输信号
    具有从MHz到GHz视频噪声滤波范围
    满足AEC-Q200认证
    产品信息
    测试参数
    阻抗曲线
    插入损耗
    回波损耗
    L频率
    TL RMS
    饱和电流
    Scc21参数
    Ssd21参数
    共模抑制
    漏感频率
    Q值曲线
    产品用途
    应用在汽车摄像系统PoC线路
    产品参数
    样品申请
    系列
    型号
    PDF
    电感值
    (μH)
    电感/
    阻抗公差
    测试条件
    DCR
    (mΩ)MAX
    饱和电流
    TYP(A)
    温升电流
    TYP(A)
    用途
    状态
    工作温度
    (℃)

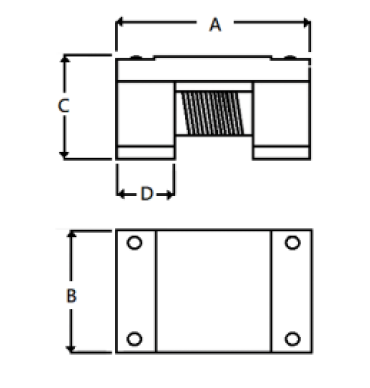

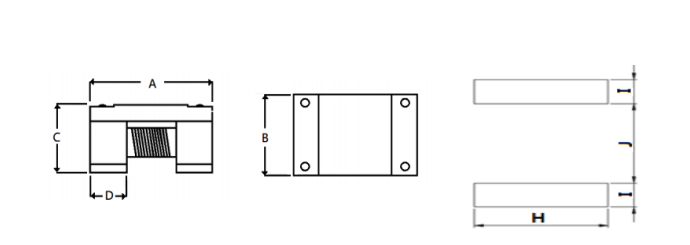

    (mm)

    (mm)

    (mm)
    封装
    屏蔽
    材质
    POC电感
    ACW3225-2R2M
    2.2
    ±20
    1MHz,1V
    190
    1
    0.88
    车规品
    量产
    -40~125
    3.2
    2.5
    2.3
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW3225-2R7M
    2.7
    ±20
    1MHz,1V
    220
    0.975
    0.86
    车规品
    量产
    -40~125
    3.2
    2.5
    2.3
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW3225-3R3M
    3.3
    ±20
    1MHz,1V
    240
    0.95
    0.84
    车规品
    量产
    -40~125
    3.2
    2.5
    2.3
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW3225-4R7M
    4.7
    ±20
    1MHz,1V
    280
    0.85
    0.72
    车规品
    量产
    -40~125
    3.2
    2.5
    2.3
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW3225-6R8M
    6.8
    ±20
    1MHz,1V
    320
    0.75
    0.7
    车规品
    量产
    -40~125
    3.2
    2.5
    2.3
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW3225-100M
    10
    ±20
    1MHz,1V
    400
    0.5
    0.62
    车规品
    量产
    -40~125
    3.2
    2.5
    2.3
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW3225-220M
    22
    ±20
    1MHz,1V
    620
    0.4
    0.5
    车规品
    量产
    -40~125
    3.2
    2.5
    2.3
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW3225-470M
    47
    ±20
    1MHz,1V
    900
    0.3
    0.3
    车规品
    量产
    -40~125
    3.2
    2.5
    2.3
    SMD
    N
    镍锌铁氧体
    注释
    1. All test data is reference to temperature 20±5℃, humidity 60%~80%RH ambient.
    所有测试数据均参照20±5℃,60%~80%RH环境。
    2. * Isat: DC current (A) that will cause L to drop approximately 30%.
    饱和电流:导致L下降约30%的直流电流(A)。
    3. * Irms: DC current (A) that will cause an approximate△T of 40℃.
    温升电流:导致温度变化大约40℃的直流电流(A)。
    保存
    产品在包装中的保存条件: 温度 5~40°C,相对湿度小于等于 70%。
    如果取出使用,剩余的产品请用胶袋密封按照以上条件保存,避免端子(电极)氧化,影响焊接状态。
    产品储存期不建议超过 12 个月,在其他影响下,端子可能会退化,导致焊接性差。
    请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
    请小心轻放,避免由于产品的跌落或取用不当而引致的损坏。
    手上的油脂会导致可焊性降低,应避免用手直接接触端子。
