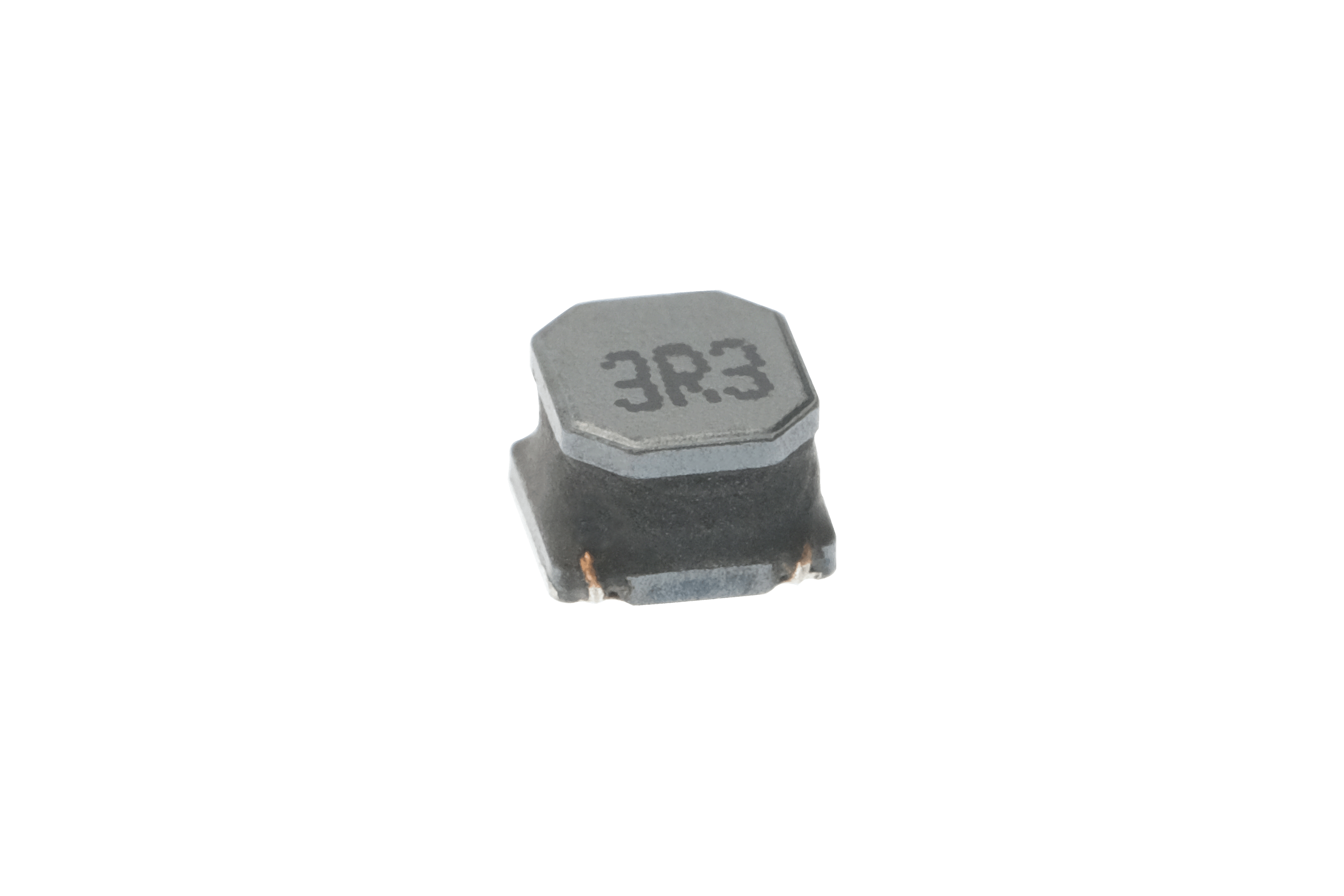

    CKCS4030
    储能
    表面贴装,小型、超薄电感器
    大功率,高饱和,低电阻之特性
    合金材质磁芯.
    磁性胶水涂敷结构极大减少了噪声, 闭合磁路结构设计,漏磁少,抗EMI能力强.
    样品申请 在线客服
    产品信息
    产品用途
    PAD,笔记本电脑,服务器,音箱,网通,安防,手机,智能家居,储能设备等
    产品参数
    样品申请
    系列
    型号
    PDF
    电感值
    (μH)
    共模阻抗
    (Ω)
    阻抗
    (Ω)
    电感/
    阻抗公差
    测试条件
    DCR
    (mΩ)
    饱和电流
    TYP(A)
    温升电流
    TYP(A)
    用途
    状态
    工作温度
    (℃)

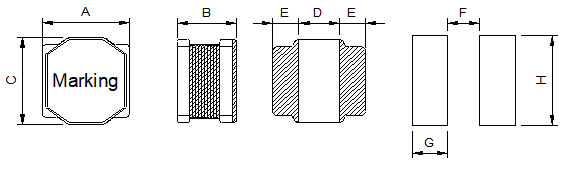

    长
    (mm)
    宽
    (mm)
    高
    (mm)
    封装
    屏蔽
    材质
    产品3D图
    磁胶电感
    CKCS4030-2.2uH/N
    2.2
    ---
    ---
    ±30%
    100KHz/1V
    30
    4.4
    2.95
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-4.7uH/M
    4.7
    ---
    ---
    ±20%
    100KHz/1V
    60
    2.9
    2
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-120uH/M
    120
    ---
    ---
    ±20%
    100KHz/1V
    1300
    0.530
    0.420
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-1.5uH/N
    1.5
    ---
    ---
    ±30%
    100KHz/1V
    25
    4.84
    3.34
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-3.3uH/M
    3.3
    ---
    ---
    ±20%
    100KHz/1V
    40
    3.3
    2.4
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-10uH/M
    10
    ---
    ---
    ±20%
    100KHz/1V
    120
    1.95
    1.5
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-15uH/M
    15
    ---
    ---
    ±20%
    100KHz/1V
    190
    1.65
    1.11
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-33uH/M
    33
    ---
    ---
    ±20%
    100KHz/1V
    330
    1.1
    0.840
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-47uH/M
    47
    ---
    ---
    ±20%
    100KHz/1V
    445
    0.950
    0.720
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-68uH/M
    68
    ---
    ---
    ±20%
    100KHz/1V
    868
    0.720
    0.520
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-150uH/M
    150
    ---
    ---
    ±20%
    100KHz/1V
    1800
    0.500
    0.390
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-180uH/M
    180
    ---
    ---
    ±20%
    100KHz/1V
    2200
    0.450
    0.380
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-220uH/M
    220
    ---
    ---
    ±20%
    100KHz/1V
    2500
    0.400
    0.350
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-330uH/M
    330
    ---
    ---
    ±20%
    100KHz/1V
    4000
    0.300
    0.250
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-1uH/N
    1
    ---
    ---
    ±30%
    100KHz/1V
    16
    5.26
    4.14
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-6.8uH/M
    6.8
    ---
    ---
    ±20%
    100KHz/1V
    90
    2.75
    1.6
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-22uH/M
    22
    ---
    ---
    ±20%
    100KHz/1V
    225
    1.3
    1
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    磁胶电感
    CKCS4030-100uH/M
    100
    ---
    ---
    ±20%
    100KHz/1V
    1150
    0.600
    0.450
    消费品
    量产
    -40~125
    4
    3
    4
    SMD
    Y
    铁镍合金
    注释
    所有数据基于环境温度25℃条件下测试。
    电感测试条件为100kHz, 1.0V。
    饱和电流：电感值下降其初始值的30%时所加载的实际直流电流值。
    温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=393℃)。
    特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。
    请务必在最终应用时，验证产品发热状况。
    保存
    产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。
    如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
    产品储存期不建议超过 12 个月，在其他影响下，端子可能会退化，导致焊接性差。
    请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
    请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
    手上的油脂会导致可焊性降低，应避免用手直接接触端子。
